用數注塑機加工一個零件的過程見圖

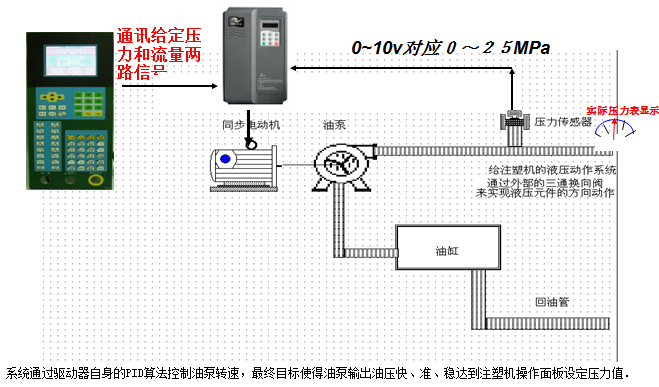

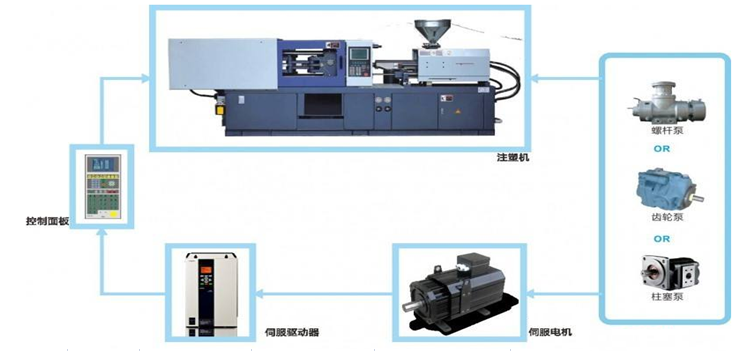

注塑機應用原理

工作過程：

1、鎖合模：動模扳快速接近定模扳（包括慢-快-慢速），且確認無異物存在下，系統轉為高壓，將模板鎖合（保持油缸內壓力）。

2、射臺前移到位：射臺前進到指定位置（噴嘴與模具緊貼）。

3、注射：可設定螺桿以多段速度、壓力和行程，將料筒前端的溶料注入模腔。

4、冷卻和保壓：按設定多種壓力和時間段，保持料筒的壓力，同時模腔冷卻成型。

5、冷卻和預塑(儲料）：模腔內制品繼續冷卻，同時液力馬達驅動螺桿旋轉將塑料粒子前推，螺桿在設定的背壓控制下后退，當螺桿后退到預定位置，螺桿停止旋轉，注射油缸按設定松退，預料結束。

6、射臺后退：預塑結束后，射臺后退到指定位置。

7、開模：模扳后退到原位（包括慢-快-慢速）。

8、頂出：頂針頂出制品。
